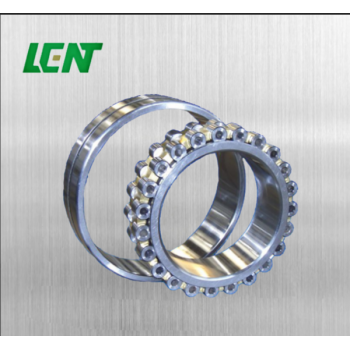

圆柱滚子轴承
滚动体和滚道接触方式：为线接触轴承。
承受载荷：负荷能力大，主要承受径向负荷。
转速：滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可分为：
NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、
外圈可分离的结构。
承受载荷：负荷能力大，主要承受径向负荷。
转速：滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可分为：
NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、
外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴
承使用。
在内圈和外圈的某 侧有双挡边，另 侧的套圈有单个挡边的圆柱滚子轴承，可以承受
定程度的 个方向轴向负荷。 般使用钢板冲压保持架，或铜合金车制实体保持架。但也有 部分
使用聚酰胺成形保持架。
承使用。
在内圈和外圈的某 侧有双挡边，另 侧的套圈有单个挡边的圆柱滚子轴承，可以承受
定程度的 个方向轴向负荷。 般使用钢板冲压保持架，或铜合金车制实体保持架。但也有 部分
使用聚酰胺成形保持架。
轴承特点：
1. 滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷。
2. 摩擦系数小，适合高速， 限转速接近深沟球轴承。
3. N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由
端支承使用。
端支承使用。
4. 对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集
中。
中。
5. 内圈或外圈可分离，便于安装和拆卸。
产品特征：
圆柱滚子与滚道呈线接触，径向载荷能力大。既适用于承受重载荷与冲击载荷，也适用于高速旋转。
圆柱滚子轴承滚道及滚动体呈几何形状。经改进设计后，具有较高的承载能力，挡边和滚子端面的
新型结构设计，不仅提高了轴承的轴向承载能力，同时改善了滚子端面与挡边接触区域的润滑条
件，提高了轴承的使用性能。
雷恩特轴承常年供应圆柱滚子轴承，承接圆柱滚子类轴承特殊定制。欢迎洽谈咨询！
新型结构设计，不仅提高了轴承的轴向承载能力，同时改善了滚子端面与挡边接触区域的润滑条
件，提高了轴承的使用性能。
雷恩特轴承常年供应圆柱滚子轴承，承接圆柱滚子类轴承特殊定制。欢迎洽谈咨询！
